屋外キュービクルとは？設置条件・屋内型との違い・価格相場まで解説2025/05/06

キュービクルは工場やビル、商業施設などで電力の受電・配電を行う重要な設備です。しかし、大型の電気設備であるため、設置スペースの確保が問題になることが多くあります。

屋外キュービクルは、建物内に専用の電気室を設けなくてよいため、限られた敷地を有効活用しながら電力供給システムを構築する上で欠かせない存在です。

この記事では、屋外キュービクルの基本的な特徴から設置条件、費用相場まで詳しく解説します。

屋外キュービクルの特徴とは？基本構造と用途

まずは屋外キュービクルの基本的な情報について説明します。

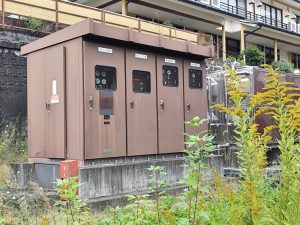

屋外キュービクルの基本構造

キュービクルは、高圧開閉器、変圧器、保護継電器、計器類、制御回路、低圧配電盤といった高圧受電に必要な様々な機器を金属製の筐体に収納した電気設備です。従来の高圧受電設備と比較し、工場製で品質が安定していることや、コンパクトで設置スペースの確保に有利なことなどから、広く普及しています。

屋外キュービクルは、金属製の躯体が屋外環境に対応できるように設計されたキュービクルです。筐体は防水・防塵性能を備えたステンレス鋼板や溶融亜鉛メッキ鋼板で製作され、IP54以上の保護等級を満たすことが一般的です。また、内部の温度上昇を防ぐための換気ルーバーや、結露対策としてのヒーターも設置されます。

屋内キュービクルとの主な違い

屋外キュービクルは屋外に設置できるキュービクルの総称であり、屋内型キュービクルとの最も大きな違いは、設置環境への耐性です。屋外型は雨水の浸入、直射日光による温度上昇、風雪、塩害などの自然環境に耐える必要があります。そのため、筐体の材質や防水性能、耐食性において屋内キュービクルよりも高い仕様が求められます。

また、屋外キュービクルでは鳥類や小動物の侵入を防ぐための対策も施されています。鳥獣がキュービクル内に侵入すると、高圧電流の短絡や漏電といった事故の原因となるため重要なポイントです。

これらの対応のため、屋外キュービクルは同性能の屋内キュービクルと比較し製品価格が10～20%程度高い傾向があります。

主な用途と適用場面

屋外キュービクルは、建物内にキュービクル室を確保できない場合や、建物外周の敷地を有効活用したい場合に選択されます。建物の屋上に設置することも可能なため、設置スペースがない場合の最後の選択肢として有効です。

特に都市部では土地の制約が厳しく、専用の電気室を設けることが困難な場合が多いため、屋外キュービクルの需要が高まっています。

また、キュービクルは大型で重量のある電気設備のため、室内に搬入・設置することは大変です。屋外キュービクルであれば、設置や改修、メンテナンスなども比較的容易と言えるでしょう。

 設置場所の選び方と周囲環境の注意点

屋外キュービクルは大型の電気設備であるため、どこでも設置できるわけではありません。また、メンテナンス性なども考慮する必要があります。

適切な設置場所の条件

屋外キュービクルの設置に適した場所の条件は以下の通りです。

• 平坦で地盤がしっかりしている
• 水はけが良く、大雨などでも冠水しにくい
• キュービクル周囲に十分な作業スペースが確保できる

屋外キュービクルの設置場所は平坦で地盤がしっかりした場所でなければなりません。傾斜した場所や地盤が弱いところでは、整地や地盤の補強工事が必要となります。また、電気設備は水に弱いため、水はけが良く、洪水時にも冠水しない場所が適しています。

保守点検作業を考慮して、キュービクル周囲に十分な作業スペースを確保する必要があります。一般的には、前面に2メートル以上、側面・背面に1メートル以上の空間を設けた方がよいでしょう。

周囲環境の注意点

屋外キュービクルは、日常的な雨風などの影響の他、台風などの自然災害に対する備えが欠かせません。

台風対策では、強風による飛来物からキュービクルを保護するため、建物に隠れる場所が望ましいでしょう。それができない場合は防護柵の設置を検討します。

また、第三者が容易に立ち入りできる場所では、セキュリティ面での対策が必要です。特に、子供が触れる可能性がある場合は、柵を設置するなど事故防止対策が推奨されます。

近隣施設・住民への配慮

設置場所の選定では、近隣施設・住民への影響考慮した方が良いでしょう。キュービクルからは運転音や冷却ファンの音が発生するため、住宅地などでは騒音対策が必要になる場合があります。

さらに、キュービクルの外観が周囲の景観に与える影響も考慮し、必要に応じて目隠しフェンスや植栽による修景対策を行う場合もあります。

法令の制限はなくても、ビジネスを行う上で近隣との関係は重要ですので、できる限りの配慮を行うことが望ましいでしょう。

屋外キュービクルの設置条件と法令上のルール

キュービクルの設置には様々なルールがあります。ここで屋外に設置する場合のルールを確認しておきましょう。

設置場所に関する各種法規制の確認

屋外キュービクルの設置場所は、まず電気事業法や消防法などの法令要件を満たす必要があります。

キュービクルは、適切な保守管理を行うことが義務付けられており、周囲にメンテナンススペースが必要です。また、電気火災が発生した時の被害拡大や避難経路の確保といった点でも、周囲と離隔距離を設けることが求められます。そのため、前面・後面・側面の離隔距離が細かく定められているのです。

多くの自治体では火災予防条例で、屋外キュービクルは建築物から3m以上の距離を保つことが定められています。ただし、「不燃材料で造られ、開口部（窓など）がない場合」や、消防庁告示第7号「非常用電源用キュービクル」などの認定品・推奨品の場合は設置が可能といった例外規定もあります。条例は地域によって異なるため、事前の確認が必要です。

屋外キュービクルの設置場所を選定する際には、これらの規定を確認し、自治体や所轄消防署に事前に相談しておくとよいでしょう。

消火設備の設置義務

屋外キュービクルは消防法が対象とする防火設備ではありません。しかし、付加設置の規定により、消火設備を設置しなければならないとされています。また、自治体によっては条例などで明確に設置を義務付けている場合もあります。

一般的なキュービクルであれば、専用の消火器が1本あれば十分です。キュービクルの周囲に消火器収納箱を設置しましょう。

屋外キュービクルの設置にかかる費用と見積もりの考え方

キュービクルの設置にかかる費用は、主にキュービクル本体の価格と設置工事費の２つです。さらに諸官庁への届出などの諸経費が加算されます。ここで、特に屋外キュービクルの設置にかかる費用について必要な費用と見積もりの考え方を紹介します。

基本的な費用構成

屋外キュービクルの設置費用は、機器費（キュービクル本体）、工事費、諸経費に大きく分けられます。

機器費には主にキュービクル本体の価格です。また、電力会社との接続点に設ける地中線用負荷開閉器（UGS・UAS）などの主要機器も含まれます。

キュービクルの価格は電気容量により大きく変動します。300kVA程度の屋外キュービクルの場合は200万円から400万円程度が相場となります。

工事費には、基礎工事、キュービクルの搬入・据付、電気配線工事、試験調整費などが含まれます。これらの工事費はキュービクルの価格の50％から100％程度を見込むことが一般的です。しかし、工事費はキュービクルの使用条件や設置場所によって大きく異なるため注意が必要です。

キュービクルは大型の機器であるため、搬入が難しい場所ほど工事費が高額になる傾向にあります。その点、屋外キュービクルでは、車両を横付けしてそのまま設置できるケースが多いため、工事費の面で有利と言えるでしょう。

また、諸経費として事前調査やキュービクルの選定などの設計費、電力会社や諸官庁への申請手続き費、工事管理費などが必要になります。

屋外キュービクルの容量別価格相場

キュービクルの価格は、主に変圧器容量によって決まります。一般的な容量別の価格相場は以下の通りです。

100kVA以下の小容量タイプでは、機器費が150万円から250万円程度となります。このクラスは小規模店舗や事務所で多く採用されています。中規模工場や商業施設で多く使用されている150kVA～300kVAの中容量タイプでは、機器費が300万円から600万円程度です。

500kVA以上の大容量タイプになると、機器費は1000万円を超え、1,000kVAクラスでは2,000万円以上になります。大容量になるほど機器の大型化に伴い、運搬費や設置工事費も増加するため、総額はさらに高額になります。

屋外キュービクルは、屋内型と比較して機器費が10％から20％程度高くなる傾向があります。これは、耐候性向上のための材質や構造の違いによるものです。しかし、設置場所の確保や設置工事の費用を考慮すると、総合的なコストでは屋外型の方が有利になる場合が多くあります。

見積もり取得時の注意点

屋外キュービクルの見積もりを取得する際は、仕様の明確化が重要です。設置環境（塩害地域、積雪地域など）、容量、機器仕様、工事範囲などを明確にし、相互に認識の違いがないようにしなければなりません。

見積書には、総額や一式価格だけでなく、内訳ができる限り詳細に記載されていることが望まれます。不明な点は事前に確認し、丁寧な説明を求めましょう。追加の費用が発生する可能性についても事前に確認しておくことが重要です。

事前調査・設計から依頼する場合は、調査の内容や工事内容の提案をわかりやすく行ってくれる業者を選びましょう。

まとめ

屋外キュービクルは、限られた敷地を有効活用しながら安全で確実な電力供給を実現する優れた選択肢です。キュービクル本体の価格は屋外型キュービクルより高いものの、工事費を含めた総合的なコストや維持管理の利便性を考慮すると、多くの場合でメリットがあります。

ただし、設置にあたっては、法令遵守はもちろん、様々な条件を十分に考慮した計画が必要です。各種の検討には専門的な知識が必要で、一般ユーザーには難しい問題でしょう。設置を検討するなら早い段階で専門業者に相談することをおすすめします。
