キュービクル更新の最適な時期とは？交換判断の基準を徹底解説2025/12/16

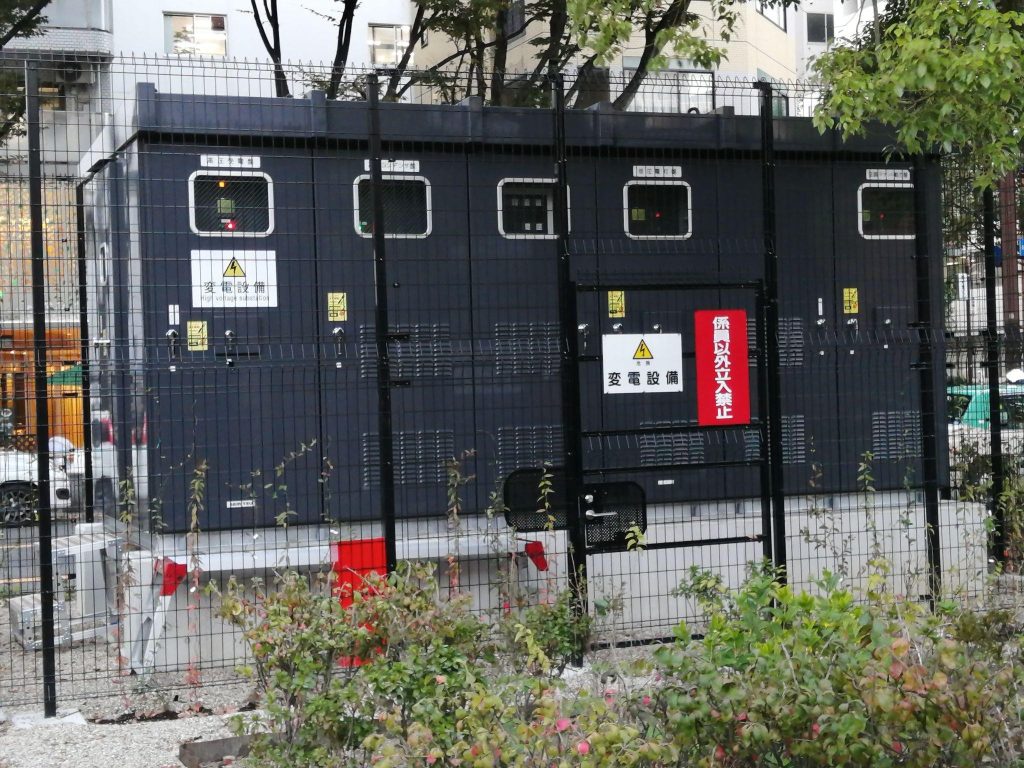

① キュービクルの寿命

一般的な寿命目安とその解釈

キュービクルの寿命は一般的に20年〜30年程度とされますが、これはあくまで目安であり「必ず交換が必要な年数」ではありません。使用状況や点検履歴、設置環境により大きく変動します。重要なのは年数だけで判断せず、定期点検の数値や不具合の発生頻度を総合的に評価することです。実務では寿命目安を基準にしつつ、劣化兆候が顕著であれば早めに更新計画を立てることをおすすめします。

構成機器ごとの耐用差と影響評価

キュービクルは変圧器、遮断器、保護継電器など複数機器の集合体であり、各機器で劣化速度が異なります。遮断器や開閉器は使用回数や通電条件で早く劣化する一方、筐体や母線などは比較的長持ちすることが多いです。したがって部分的な部品交換で延命できる場合と、全体更新が合理的な場合を正しく見極める必要があります。点検データを部品別に管理し、交換優先順位を明確にするのが現場での実務的な対策です。

設置環境が寿命に与える影響と対策

屋外設置、沿岸地域、粉塵の多い工場など設置環境は寿命に直結します。塩害や粉塵侵入、温度変動、湿気は絶縁劣化や腐食を促進し、想定より早い更新を必要とする要因になります。対策としては環境評価に基づく保護構造の採用、定期的な防錆処理、設置場所の改良（嵩上げや防水措置）を検討してください。環境リスクを踏まえた点検頻度の見直しも重要です。

② 更新を判断するサイン

点検データに現れる「継続的な悪化」サイン

更新判断の最も確かな手掛かりは点検データの推移です。絶縁抵抗の低下、接触抵抗の増加、異常温度や部分放電の発生などが年次で悪化している場合、更新を真剣に検討すべきです。単発の異常は補修で済むことが多いですが、複数回にわたって同様の指摘が繰り返される場合、予防的な全体更新がトータルコストを下げることもあります。時系列でのデータ比較を日常業務に組み込んでください。

頻発する誤動作や故障の増加は要注意

誤動作やトリップの頻度が増えている場合、個別部品の寿命だけでなく制御回路や保護制度そのものの陳腐化が進んでいる可能性があります。遮断器のチャタリング、保護継電器の誤判定、復旧不能なトラブルが生じたときは、部分修理では再発が避けられないことが多いです。事業影響を最小化する観点から、発生頻度と影響度を勘案した更新優先度を設定するとよいでしょう。

部品供給の終息やサポート終了の確認方法

古い機種では部品供給やメーカーサポートが終了しているケースが増えます。点検時に「代替部品の入手見込みが薄い」と指摘されたら更新の検討が必要です。メーカーと早めに連絡を取り、寿命情報や保守継続性を確認しましょう。将来的な修理不能リスクを避けるため、部品在庫の確認や代替品の適合性評価を事前に実施することを推奨します。

③ 法令による更新義務の有無

法令が直接「更新」を義務付けているか

日本の電気関連法規では特定年数での強制更新を規定しているわけではありません。電気事業法や関連指針は「設備の適切な維持管理」を求めており、更新は安全性確保の手段の一つとして位置づけられます。したがって「何年で必ず交換」という明文化はありませんが、安全性が確認できない場合や点検で重大な欠陥が見つかれば、是正措置や更新が事実上求められます。法令遵守は点検記録の整備と改善履歴の提示で示せます。

保安規程の位置づけと実務責任

事業者は自社の保安規程に基づき点検・補修・必要な更新を行う責務があります。保安規程で点検頻度や判断基準を定め、点検結果に基づくアクションを着実に実行することが重要です。行政からの指導や改善命令は、保安規程に基づく管理が不十分であった場合に発生します。したがって、更新判断の根拠や実施状況を保安規程に明記し、証拠となる記録を残すことが実務上のリスク回避につながります。

指導事例と対応方針の整理（実務アドバイス）

実際の監督指導では、点検未実施や重要指摘の放置が問題視されるケースが多いです。監督機関からの是正要請を受けた場合、迅速な調査・補修・場合によっては更新の実施が求められます。実務アドバイスとしては、点検記録を年度ごとに整理し、改善履歴を一覧化しておくこと、更新判断のための内部検討会を定期開催することを推奨します。早期対応の履歴があれば指導対応が柔軟になる可能性があります。

④ 更新にかかる費用の目安

更新費用の構成要素と見積りの考え方

キュービクル更新費用は設備本体の調達費だけでなく、既設撤去費、据付・配線工事、試験調整、仮設電源や交通規制、廃棄処分費など複合的に構成されます。また、工期短縮や夜間工事を要する場合は人件費や割増が発生します。見積りを取得する際は項目別に内訳を明示させ、比較可能な形で提示してもらうことが重要です。単純に本体価格の比較だけで判断せず、トータルコストで評価してください。

規模や仕様によるコスト差とROIの考え方

小容量のキュービクルと高容量設備では、初期投資に大きな差が生じます。安全機能や遠隔監視、省エネ仕様を組み込むと初期費用は上がるものの、保守費用低減や事故削減による運用上のメリットが期待できます。投資判断では単年度コストだけでなく、期待される故障削減や保守工数低減を含めたライフサイクルコスト（LCC）で評価することが重要です。ROIシミュレーションを業者に依頼して比較検討しましょう。

コスト削減の実務的アドバイスと予算計画

費用を抑えるための実務的手法として、複数年に分割した更新計画の検討、優先度に応じた部分更新、補助金や税制優遇の情報確認などがあります。特に複数拠点を持つ事業者は、更新を分散させることで年間予算を平準化できます。見積りは複数業者から取得し、施工実績やアフターサポート条件も評価項目に含めると、結果的に総費用を抑えつつリスク低減が図れます。

⑤ 更新を遅らせるリスク

突発停電による事業インパクトの実例と対処

更新を遅らせると、予期せぬ停電や長期復旧が発生するリスクが高まります。停電は生産ライン停止、冷凍品損失、サービス停止など直接的な損失を招き、復旧の遅れは信用毀損につながります。リスク管理としては、被害想定（想定損失額）を数値化し、更新コストと比較することが有効です。想定損失が更新費用を上回る場合は、更新を優先する強い経営判断材料になります。

修理不能リスクと代替手段の限界

老朽設備では部品供給が途絶えて修理不能になる可能性があります。その場合、緊急での全面更新しか選択肢がなく、工期や費用が一気に膨らむ懸念があります。代替手段として中古部品や流用でしのぐケースもありますが、安全性や長期信頼性で不利になることが多いです。部品入手性の定期確認を行い、早期に更新スケジュールを立てるのが実務的に安全です。

管理負担増と内部コスト（人的リスク）

更新を先送りすると、点検や応急対応に要する人的リソースが増加し、担当者の負担や運用コストが積み上がります。結果的に属人化が進み、対応品質が低下する恐れがあります。現場運用の継続性を確保するためにも、更新を含む設備戦略を立案し、担当者の負担を平準化する施策（外部委託の活用や定期交代制の導入）を検討してください。

⑥ 更新の流れ

現状把握から更新判断までの実務プロセス

更新プロセスは、まず点検データとトラブル履歴を整理し、現状のリスク評価を行うことから始まります。評価には電気主任技術者や外部専門家の意見を取り入れ、部分交換で対応可能か全体更新が適切かを判断します。経営判断としては、費用だけでなく事業影響、工期、将来の需要拡大も踏まえて優先度を決定することが重要です。透明な評価基準を社内で共有してください。

設計・仕様決定と業者選定のポイント

更新が決定したら、受電容量や将来の余裕度、最新の保護機能、省スペース化、遠隔監視など仕様を明確にします。複数業者からの提案を比較する際は、単なる価格比較ではなく、施工実績、納期遵守、アフターサービス、責任範囲（試験・保証）を重視してください。工事時の仮設手配や安全対策、近隣対応まで含めた総合評価が重要です。

工事・試験・引渡し後の管理強化（実務アドバイス）

工事では既設撤去から新設、各種試験、負荷投入までを段階的に実施します。引渡し後は点検スケジュールや保安規程を更新し、新しい設備に応じた運用手順を整備してください。実務的なアドバイスとしては、引渡し時に試験記録をデジタル化して保管し、定期点検の判定基準を明確化することが後の維持管理を容易にします。また、担当者向けの操作・保守教育を実施して属人化を防ぎましょう。

キュービクル更新時期の総まとめ

適切な更新判断が事故防止とコスト最適化につながる

キュービクルの更新時期は「耐用年数が近いかどうか」だけで判断するものではなく、設備の劣化状況、点検結果、使用環境、法令対応、将来的な電力需要などを総合的に見て判断することが重要である。特に、絶縁性能の低下や部品供給の終了、点検指摘事項の増加は、更新を具体的に検討すべき明確なサインといえる。更新を先延ばしにすると、突発的な停電事故や復旧費用の増大、事業停止リスクにつながる可能性が高まるため注意が必要だ。一方で、計画的に更新を行えば、最新設備による安全性向上、省スペース化、省エネ効果などのメリットも得られる。定期点検の結果を正しく読み取り、専門業者と相談しながら中長期的な更新計画を立てることが、結果的にコストとリスクを抑える最善策といえる。
